Chi tiết sản phẩm
Nguồn gốc: Shandong, Trung Quốc
Hàng hiệu: luyoung
Chứng nhận: CE
Số mô hình: TCK56
Tài liệu: Sổ tay sản phẩm PDF
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1
Giá bán: $35000-$40000
chi tiết đóng gói: Hộp gỗ không khử trùng
Thời gian giao hàng: 45 ngày làm việc
Điều khoản thanh toán: L/C, T/T
Khả năng cung cấp: 100 bộ
Structure: |
Slant Bed Lathe |
Max. Weight of Workpiece(kg): |
200 |
Width of bed (mm): |
600 mm |
Hành trình (Trục X)(mm): |
280mm |
Hành trình (Trục Z)(mm): |
750 mm |
Positioning Accuracy (mm): |
±0.006 |
Repeatability (X/Y/Z) (mm): |
±0.015 |
Tool Post Stations: |
12 |
Warranty: |
1 Year |
Spindle Speed Ranges: |
3000~4000rpm |
Spindle bore: |
66mm |
Spindle Taper: |
A2-6 |
Structure: |
Slant Bed Lathe |
Max. Weight of Workpiece(kg): |
200 |
Width of bed (mm): |
600 mm |
Hành trình (Trục X)(mm): |
280mm |
Hành trình (Trục Z)(mm): |
750 mm |
Positioning Accuracy (mm): |
±0.006 |
Repeatability (X/Y/Z) (mm): |
±0.015 |
Tool Post Stations: |
12 |
Warranty: |
1 Year |
Spindle Speed Ranges: |
3000~4000rpm |
Spindle bore: |
66mm |
Spindle Taper: |
A2-6 |

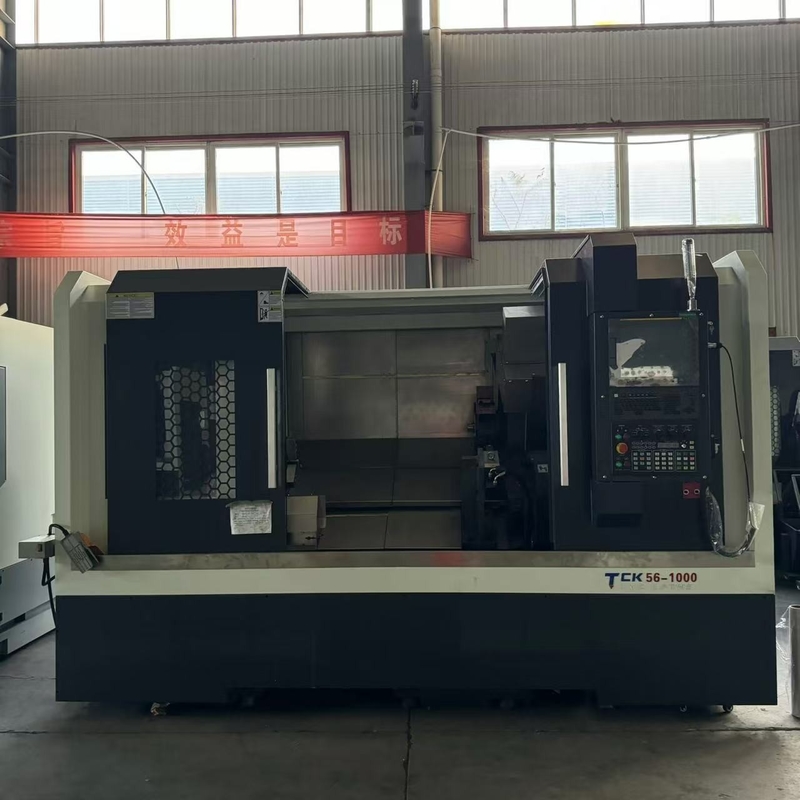

Chi tiết củaTự chế cao độ chính xác tck56 750mm
|
Thông số kỹ thuật |
Đơn vị |
TCK56x750 |
|
Max. Quay lên giường. |
mm |
560 |
|
Max, lật qua đường trượt. |
mm |
---- |
|
Max. Độ dài xử lý |
mm |
750 |
|
Chiều dài trượt chéo |
mm |
1000 |
|
Cấu trúc giường xoắn |
|
45 ° trục nghiêng tích hợp |
|
Khoảng cách giữa trượt chéo và trục trục |
mm |
---- |
|
Mũi trục |
|
A2-6 |
|
Phạm vi tốc độ của trục C |
R/min |
50-3500 |
|
Vòng trục xoắn |
mm |
66mm |
|
Khả năng thanh |
mm |
75mm |
|
Động cơ xoắn (Trục C) |
kw |
11 |
|
Đầu xay |
|
12 tháp pháo chạy bằng trạm |
|
Sức mạnh của đầu xay |
kw |
2.3 |
|
Tốc độ đầu xay |
R/min |
6000 |
|
Di chuyển theo trục X |
mm |
340 |
|
Đường đi của trục Z |
mm |
1000 |
|
Đi bộ theo trục Y |
mm |
100 |
|
Loại tháp pháo |
|
12 tháp pháo chạy bằng trạm |
|
X đường băng nhanh |
Mm/min |
24000 |
|
Z đường băng nhanh |
Mm/min |
24000 |
|
Y nhanh qua đường |
Mm/min |
15000 |
|
Độ chính xác vị trí trục X/Z |
mm |
0.006 |
|
Độ chính xác định vị của trục X/Z |
mm |
0.015 |
|
Định vị chính xác của trục (đường C) |
mm |
0.02 (70 arc-second) |
|
Vòng xoắn (đường C) chia chính xác định vị |
mm |
0.006?? ((20 arc-second) |
|
Kích thước máy ((LxWxH) |
mm |
3400x2060x2100 |
|
Trọng lượng ròng |
Kg |
4200/4500 |
Cấu hình khác tùy chọn của tháp pháo
Tháp tháp servo thủy lực, tháp vdi
Đường dẫn tuyến tính của Đài Loan trên máy xoay giường nghiêng TCK56 cải thiện độ chính xác gia công:
Các đường dẫn tuyến tính Đài Loan chính xác cao được sử dụng trên máy xoắn ốc TCK56 nâng cao độ chính xác gia công thông qua các khía cạnh sau:
Độ chính xác và khả năng lặp lại vị trí cao: Các đường dẫn tuyến HIWIN của Đài Loan hoạt động theo nguyên tắc ma sát cuộn với hệ số ma sát cực kỳ thấp, dẫn đến hầu như không trượt trong quá trình di chuyển.Điều này cho phép máy đạt được độ chính xác vị trí của 0.01 mm và chính xác định vị lặp lại 0,006 mm, đảm bảo vị trí chính xác và nhất quán trong suốt quá trình gia công.
Mất mài mòn và duy trì độ chính xác lâu dài: Sự tiếp xúc cuộn giữa đường dẫn và bộ trượt làm giảm đáng kể sự mài mòn so với đường dẫn trượt truyền thống,cho phép máy duy trì độ chính xác cao trong một thời gian dài và ngăn ngừa các lỗi gia công do hao mòn.
Độ cứng cao và kháng rung: Cấu trúc giường nghiêng kết hợp với các đường dẫn tuyến tính chính xác cao có thể chịu tải từ nhiều hướng (đẳng và ngang), tăng độ cứng của máy.Giảm rung động và biến dạng trong quá trình cắt, và đảm bảo chế biến ổn định và độ chính xác kích thước của mảnh làm việc.
Chống ma sát thấp và chuyển động trơn tru: Tính năng ma sát thấp không chỉ làm giảm lực đẩy cần thiết mà còn đảm bảo chuyển động thức ăn mượt mà hơn, loại bỏ các hiện tượng bò ở tốc độ thấp.Điều này cải thiện độ chính xác chuyển động tương đối giữa công cụ và mảnh làm việc, do đó cải thiện chất lượng kết thúc bề mặt.
Dễ cài đặt và bảo trì: Các đường dẫn có khả năng trao đổi tốt và thiết kế bôi trơn thuận tiện, đảm bảo chúng vẫn được bôi trơn tốt mọi lúc.Điều này làm giảm sự hao mòn và mất độ chính xác do bôi trơn kém và kéo dài tuổi thọ hoạt động ổn định của máy.
Tóm lại, các đường dẫn tuyến tính Đài Loan chính xác cao trên máy xoắn giường nghiêng TCK56 cải thiện đáng kể độ chính xác và độ ổn định gia công thông qua độ chính xác định vị cao, mài mòn thấp,độ cứng cao, và đặc điểm chuyển động trơn tru, đáp ứng các yêu cầu gia công chính xác cao của các bộ phận phức tạp.
