Chi tiết sản phẩm
Nguồn gốc: Shandong, Trung Quốc
Hàng hiệu: luyoung
Số mô hình: TCK56
Tài liệu: Sổ tay sản phẩm PDF
Điều khoản thanh toán và vận chuyển
Giá bán: $35,000.00/sets >=1 sets
Loại: |
nằm ngang |
Max. tối đa. Length of Workpiece (mm) Chiều dài phôi (mm): |
500 |
Cấu trúc: |
máy xoay giường nghiêng |
Công suất gia công: |
nhiệm vụ trung bình |
Max. tối đa. Weight of Workpiece(kg) Trọng lượng phôi (kg): |
200 |
Chiều rộng của giường (mm): |
600mm |
Số trục chính: |
Đơn vị |
Số trục: |
2 |
Hành trình (Trục X)(mm): |
280mm |
Hành trình (Trục Z)(mm): |
750 mm |
Độ chính xác vị trí (mm): |
±0,006 |
Độ lặp lại (X/Y/Z) (mm): |
± 0.015 |
Kích thước ((L*W*H): |
3650x2060x2100mm |
Điện áp: |
380v 3 pha |
Hệ thống điều khiển CNC: |
GSK |
Công cụ Post Trạm: |
12 |
Trọng lượng (kg): |
5700 |
Bảo hành: |
1 năm |
Các điểm bán hàng chính: |
Mức độ an toàn cao |
Báo cáo thử máy: |
Được cung cấp |
Video kiểm tra xuất phát: |
Được cung cấp |
Bảo hành các thành phần cốt lõi: |
1 năm |
Phạm vi tốc độ trục chính (rpm): |
3000 - 3500 vòng/phút |
Mô-men xoắn cắt: |
15 NM |
Cnc hay không: |
cnc |
lớp tự động: |
Tự động |
Max.Đu trên giường: |
630mm |
Tốc độ trục chính: |
3500 vòng/phút |
Chiều dài trượt chéo: |
750mm |
Cấu trúc giường máy tiện: |
3 Thanh tay chuck |
Hệ thống điều khiển: |
SIEMENS GSK FANUC (tùy chọn) |
Mũi trục chính: |
A2-8 |
Phạm vi tốc độ trục: |
3000 ~ 4000 vòng/phút |
lỗ khoan trục chính: |
66mm |
Loại: |
nằm ngang |
Max. tối đa. Length of Workpiece (mm) Chiều dài phôi (mm): |
500 |
Cấu trúc: |
máy xoay giường nghiêng |
Công suất gia công: |
nhiệm vụ trung bình |
Max. tối đa. Weight of Workpiece(kg) Trọng lượng phôi (kg): |
200 |
Chiều rộng của giường (mm): |
600mm |
Số trục chính: |
Đơn vị |
Số trục: |
2 |
Hành trình (Trục X)(mm): |
280mm |
Hành trình (Trục Z)(mm): |
750 mm |
Độ chính xác vị trí (mm): |
±0,006 |
Độ lặp lại (X/Y/Z) (mm): |
± 0.015 |
Kích thước ((L*W*H): |
3650x2060x2100mm |
Điện áp: |
380v 3 pha |
Hệ thống điều khiển CNC: |
GSK |
Công cụ Post Trạm: |
12 |
Trọng lượng (kg): |
5700 |
Bảo hành: |
1 năm |
Các điểm bán hàng chính: |
Mức độ an toàn cao |
Báo cáo thử máy: |
Được cung cấp |
Video kiểm tra xuất phát: |
Được cung cấp |
Bảo hành các thành phần cốt lõi: |
1 năm |
Phạm vi tốc độ trục chính (rpm): |
3000 - 3500 vòng/phút |
Mô-men xoắn cắt: |
15 NM |
Cnc hay không: |
cnc |
lớp tự động: |
Tự động |
Max.Đu trên giường: |
630mm |
Tốc độ trục chính: |
3500 vòng/phút |
Chiều dài trượt chéo: |
750mm |
Cấu trúc giường máy tiện: |
3 Thanh tay chuck |
Hệ thống điều khiển: |
SIEMENS GSK FANUC (tùy chọn) |
Mũi trục chính: |
A2-8 |
Phạm vi tốc độ trục: |
3000 ~ 4000 vòng/phút |
lỗ khoan trục chính: |
66mm |

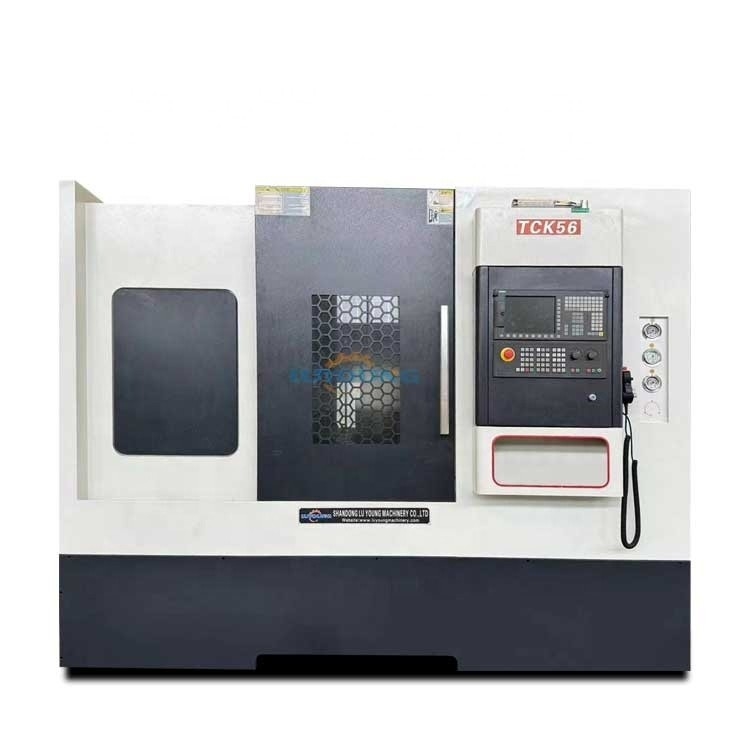

Máy Tiện CNC TCK56 750mm Độ Chính Xác Cao được thiết kế để gia công các bộ phận bằng nhôm, thép và đồng thau với độ chính xác vượt trội. Cấu trúc nhỏ gọn của nó có giường tiện nghiêng tích hợp 45° và trục chính dẫn động bằng động cơ servo (trục C) có khả năng tiện các vòng tròn bên ngoài, bề mặt đầu và ren, cũng như các hoạt động phay và khoan hướng tâm và hướng trục.
| Thông số kỹ thuật | Đơn vị | Giá trị |
|---|---|---|
| Đường kính quay tối đa trên giường | mm | 560 |
| Chiều dài gia công tối đa | mm | 750 |
| Chiều dài bàn trượt ngang | mm | 1000 |
| Lỗ trục chính | mm | 66 |
| Độ chính xác định vị trục X/Z | mm | 0.006 |
| Kích thước máy (DxRxC) | mm | 3400x2060x2100 |
| Khối lượng tịnh | Kg | 4200/4500 |
Tất cả các máy bao gồm:
Máy được đóng gói an toàn trong các thùng gỗ dán không hun trùng có khả năng đi biển với tấm đế thép, bọc chống thấm nước và vỏ bọc đầy đủ để tránh hư hỏng trong quá trình vận chuyển.
