Chi tiết sản phẩm
Nguồn gốc: Shandong, Trung Quốc
Hàng hiệu: luyoung
Số mô hình: TCK56
Tài liệu: Sổ tay sản phẩm PDF
Điều khoản thanh toán và vận chuyển
Giá bán: $35,000.00/sets >=1 sets
Loại: |
nằm ngang |
Max. tối đa. Length of Workpiece (mm) Chiều dài phôi (mm): |
500 |
Cấu trúc: |
máy xoay giường nghiêng |
Công suất gia công: |
nhiệm vụ trung bình |
Chiều rộng của giường (mm): |
600mm |
Công suất động cơ trục chính (kW): |
11 |
Số trục chính: |
Đơn vị |
Số trục: |
2 |
Hành trình (Trục X)(mm): |
280mm |
Hành trình (Trục Z)(mm): |
750 mm |
Độ chính xác vị trí (mm): |
±0,006 |
Độ lặp lại (X/Y/Z) (mm): |
± 0.015 |
Kích thước ((L*W*H): |
3650x2060x2100mm |
Điện áp: |
380v 3 pha |
Hệ thống điều khiển CNC: |
GSK |
Công cụ Post Trạm: |
12 |
Trọng lượng (kg): |
5700 |
Bảo hành: |
1 năm |
Các điểm bán hàng chính: |
Mức độ an toàn cao |
Báo cáo thử máy: |
Được cung cấp |
Video kiểm tra xuất phát: |
Được cung cấp |
Bảo hành các thành phần cốt lõi: |
1 năm |
Cnc hay không: |
cnc |
lớp tự động: |
Tự động |
Max.Đu trên giường: |
630mm |
Tốc độ trục chính: |
3500 vòng/phút |
Chiều dài trượt chéo: |
750mm |
Cấu trúc giường máy tiện: |
3 Thanh tay chuck |
Hệ thống điều khiển: |
SIEMENS GSK FANUC (tùy chọn) |
Mũi trục chính: |
A2-8 |
Phạm vi tốc độ trục: |
3000 ~ 4000 vòng/phút |
lỗ khoan trục chính: |
66mm |
Nhãn hiệu Toolpost: |
HỒNG ĐÀ |
Ngành công nghiệp áp dụng: |
Cửa hàng sửa chữa máy móc, nhà máy sản xuất, bán lẻ |
Địa điểm trưng bày: |
Không có |
Thành phần cốt lõi: |
Vòng bi, bánh răng |
Max. tối đa. Spindle Speed (rpm) Tốc độ trục chính (rpm): |
3000 vòng quay/giờ |
Lỗ khoan trục chính (mm): |
88 |
Max. tối đa. Turned Length (mm) Chiều dài quay (mm): |
500 |
Loại tiếp thị: |
Sản phẩm mới 2024 |
Loại: |
nằm ngang |
Max. tối đa. Length of Workpiece (mm) Chiều dài phôi (mm): |
500 |
Cấu trúc: |
máy xoay giường nghiêng |
Công suất gia công: |
nhiệm vụ trung bình |
Chiều rộng của giường (mm): |
600mm |
Công suất động cơ trục chính (kW): |
11 |
Số trục chính: |
Đơn vị |
Số trục: |
2 |
Hành trình (Trục X)(mm): |
280mm |
Hành trình (Trục Z)(mm): |
750 mm |
Độ chính xác vị trí (mm): |
±0,006 |
Độ lặp lại (X/Y/Z) (mm): |
± 0.015 |
Kích thước ((L*W*H): |
3650x2060x2100mm |
Điện áp: |
380v 3 pha |
Hệ thống điều khiển CNC: |
GSK |
Công cụ Post Trạm: |
12 |
Trọng lượng (kg): |
5700 |
Bảo hành: |
1 năm |
Các điểm bán hàng chính: |
Mức độ an toàn cao |
Báo cáo thử máy: |
Được cung cấp |
Video kiểm tra xuất phát: |
Được cung cấp |
Bảo hành các thành phần cốt lõi: |
1 năm |
Cnc hay không: |
cnc |
lớp tự động: |
Tự động |
Max.Đu trên giường: |
630mm |
Tốc độ trục chính: |
3500 vòng/phút |
Chiều dài trượt chéo: |
750mm |
Cấu trúc giường máy tiện: |
3 Thanh tay chuck |
Hệ thống điều khiển: |
SIEMENS GSK FANUC (tùy chọn) |
Mũi trục chính: |
A2-8 |
Phạm vi tốc độ trục: |
3000 ~ 4000 vòng/phút |
lỗ khoan trục chính: |
66mm |
Nhãn hiệu Toolpost: |
HỒNG ĐÀ |
Ngành công nghiệp áp dụng: |
Cửa hàng sửa chữa máy móc, nhà máy sản xuất, bán lẻ |
Địa điểm trưng bày: |
Không có |
Thành phần cốt lõi: |
Vòng bi, bánh răng |
Max. tối đa. Spindle Speed (rpm) Tốc độ trục chính (rpm): |
3000 vòng quay/giờ |
Lỗ khoan trục chính (mm): |
88 |
Max. tối đa. Turned Length (mm) Chiều dài quay (mm): |
500 |
Loại tiếp thị: |
Sản phẩm mới 2024 |
| Loại | Vòng xoắn giường nghiêng ngang |
| Max. Chiều dài của phần làm việc | 500 mm |
| Năng lượng động cơ xoắn | 11 kW |
| Số lượng trục | 2 |
| Độ chính xác vị trí | ± 0,006 mm |
| Max. Tốc độ trục | 3500 vòng/phút |
| Trạm bến công cụ | 12 |
| Trọng lượng | 5700 kg |
| Bảo hành | 1 năm |

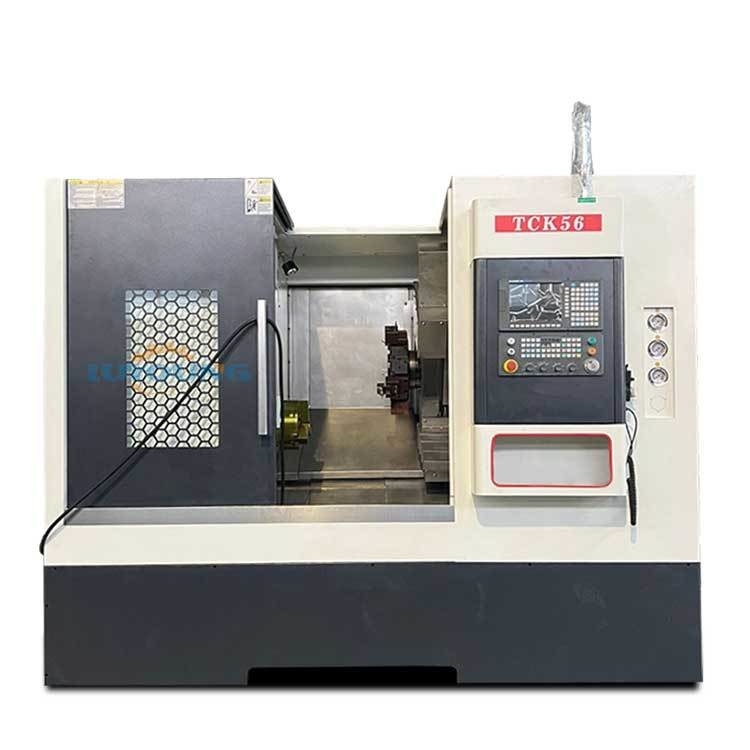

Máy quay kim loại chạy dây đai 750mm TCK56 có tháp pháo servo thủy lực và cấu trúc nhỏ gọn.Các trục servo-driven của nó (đục C) cho phép quay chính xác của các vật liệu khác nhau bao gồm trục và đĩa, với khả năng sơn bề mặt và hoạt động khoan đường radial / trục.
| Thông số kỹ thuật | Đơn vị | Giá trị |
|---|---|---|
| Max. Quay lên giường. | mm | 560 |
| Max. Độ dài xử lý | mm | 750 |
| Cấu trúc giường xoắn | 45 ° trục nghiêng tích hợp | |
| Phạm vi tốc độ trục | R/min | 50-3500 |
| Vòng trục xoắn | mm | 66 |
| Độ chính xác vị trí trục X/Z | mm | 0.006 |
| Kích thước máy (LxWxH) | mm | 3400x2060x2100 |
Thiết kế hộp đầu giường được tối ưu hóa cho phép xử lý mảng làm việc phức tạp, chính xác cao bao gồm các hoạt động dây, cung và sợi mét.
Các đường ray dẫn độ cứng cao với thành phần vật liệu đặc biệt và làm tắt tần số cao đảm bảo khả năng chống mòn vượt trội và độ chính xác lâu dài.
Lôi trơn tự động bắt buộc với tín hiệu cảnh báo cho các trạng thái bất thường, cộng với các tính năng tự bảo vệ đuôi để tăng cường an toàn hoạt động.
Máy được đóng gói an toàn trong các thùng gỗ dán không hút thuốc với tấm đáy thép, bao bì chống nước và bao bì đầy đủ để bảo vệ quá trình vận chuyển.
Cung cấp mô hình, số lượng, và yêu cầu cụ thể của bạn cho giá tốt nhất của chúng tôi.
Gửi bản vẽ của bạn và kỹ thuật viên của chúng tôi sẽ đề nghị mô hình phù hợp.
12 tháng bảo hành với thay thế miễn phí các thành phần bị hư hại trong thời gian này.
