Chi tiết sản phẩm
Nguồn gốc: Shandong, Trung Quốc
Hàng hiệu: luyoung
Số mô hình: tck630
Tài liệu: Sổ tay sản phẩm PDF
Điều khoản thanh toán và vận chuyển
Giá bán: $35,000.00/sets >=1 sets
Loại: |
nằm ngang |
Max. tối đa. Length of Workpiece (mm) Chiều dài phôi (mm): |
500 |
Cấu trúc: |
máy xoay giường nghiêng |
Công suất gia công: |
nhiệm vụ trung bình |
Chiều rộng của giường (mm): |
600mm |
Công suất động cơ trục chính (kW): |
11 |
Số trục chính: |
Đơn vị |
Số trục: |
2 |
Hành trình (Trục X)(mm): |
340mm |
Hành trình (Trục Z)(mm): |
1000 mm |
Độ chính xác vị trí (mm): |
±0,006 |
Độ lặp lại (X/Y/Z) (mm): |
± 0.015 |
Kích thước ((L*W*H): |
3650x1870x2100mm |
Điện áp: |
380v 3 pha |
Hệ thống điều khiển CNC: |
GSK |
Công cụ Post Trạm: |
12 |
Trọng lượng (kg): |
5700 |
Bảo hành: |
1 năm |
Các điểm bán hàng chính: |
Mức độ an toàn cao |
Báo cáo thử máy: |
Được cung cấp |
Video kiểm tra xuất phát: |
Được cung cấp |
Bảo hành các thành phần cốt lõi: |
1 năm |
Cnc hay không: |
cnc |
lớp tự động: |
Tự động |
Max.Đu trên giường: |
630mm |
Tốc độ trục chính: |
50-4500r/phút |
Chiều dài trượt chéo: |
1000mm |
Cấu trúc giường máy tiện: |
3 Thanh tay chuck |
Hệ thống điều khiển: |
SIEMENS GSK FANUC (tùy chọn) |
Mũi trục chính: |
A2-8 |
Phạm vi tốc độ trục: |
3000 ~ 4000 vòng/phút |
lỗ khoan trục chính: |
87mm |
Điều kiện: |
Mới |
Nhãn hiệu Toolpost: |
HỒNG ĐÀ |
Ngành công nghiệp áp dụng: |
Cửa hàng sửa chữa máy móc, nhà máy sản xuất, bán lẻ |
Địa điểm trưng bày: |
Không có |
Thành phần cốt lõi: |
Vòng bi, bánh răng |
Max. tối đa. Turned Length (mm) Chiều dài quay (mm): |
500 |
Lỗ khoan trục chính (mm): |
88 |
Max. tối đa. Spindle Speed (rpm) Tốc độ trục chính (rpm): |
3000 |
Năm: |
2024 |
Loại tiếp thị: |
Sản phẩm mới 2024 |
Loại: |
nằm ngang |
Max. tối đa. Length of Workpiece (mm) Chiều dài phôi (mm): |
500 |
Cấu trúc: |
máy xoay giường nghiêng |
Công suất gia công: |
nhiệm vụ trung bình |
Chiều rộng của giường (mm): |
600mm |
Công suất động cơ trục chính (kW): |
11 |
Số trục chính: |
Đơn vị |
Số trục: |
2 |
Hành trình (Trục X)(mm): |
340mm |
Hành trình (Trục Z)(mm): |
1000 mm |
Độ chính xác vị trí (mm): |
±0,006 |
Độ lặp lại (X/Y/Z) (mm): |
± 0.015 |
Kích thước ((L*W*H): |
3650x1870x2100mm |
Điện áp: |
380v 3 pha |
Hệ thống điều khiển CNC: |
GSK |
Công cụ Post Trạm: |
12 |
Trọng lượng (kg): |
5700 |
Bảo hành: |
1 năm |
Các điểm bán hàng chính: |
Mức độ an toàn cao |
Báo cáo thử máy: |
Được cung cấp |
Video kiểm tra xuất phát: |
Được cung cấp |
Bảo hành các thành phần cốt lõi: |
1 năm |
Cnc hay không: |
cnc |
lớp tự động: |
Tự động |
Max.Đu trên giường: |
630mm |
Tốc độ trục chính: |
50-4500r/phút |
Chiều dài trượt chéo: |
1000mm |
Cấu trúc giường máy tiện: |
3 Thanh tay chuck |
Hệ thống điều khiển: |
SIEMENS GSK FANUC (tùy chọn) |
Mũi trục chính: |
A2-8 |
Phạm vi tốc độ trục: |
3000 ~ 4000 vòng/phút |
lỗ khoan trục chính: |
87mm |
Điều kiện: |
Mới |
Nhãn hiệu Toolpost: |
HỒNG ĐÀ |
Ngành công nghiệp áp dụng: |
Cửa hàng sửa chữa máy móc, nhà máy sản xuất, bán lẻ |
Địa điểm trưng bày: |
Không có |
Thành phần cốt lõi: |
Vòng bi, bánh răng |
Max. tối đa. Turned Length (mm) Chiều dài quay (mm): |
500 |
Lỗ khoan trục chính (mm): |
88 |
Max. tối đa. Spindle Speed (rpm) Tốc độ trục chính (rpm): |
3000 |
Năm: |
2024 |
Loại tiếp thị: |
Sản phẩm mới 2024 |
| Thuộc tính | Giá trị |
|---|---|
| Loại | Ngang |
| Chiều dài phôi tối đa | 500 mm |
| Cấu trúc | Máy Tiện Giường Nghiêng |
| Khả năng gia công | Chế độ trung bình |
| Công suất động cơ trục chính | 11 kW |
| Số trục | 2 |
| Độ chính xác định vị | ±0.006 mm |
| Độ lặp lại (X/Y/Z) | ±0.015 mm |
| Tốc độ trục chính tối đa | 3000 vòng/phút |
| Hệ thống điều khiển CNC | GSK (tùy chọn SIEMENS/FANUC) |
| Trọng lượng | 5700 KG |
| Bảo hành | 1 năm |

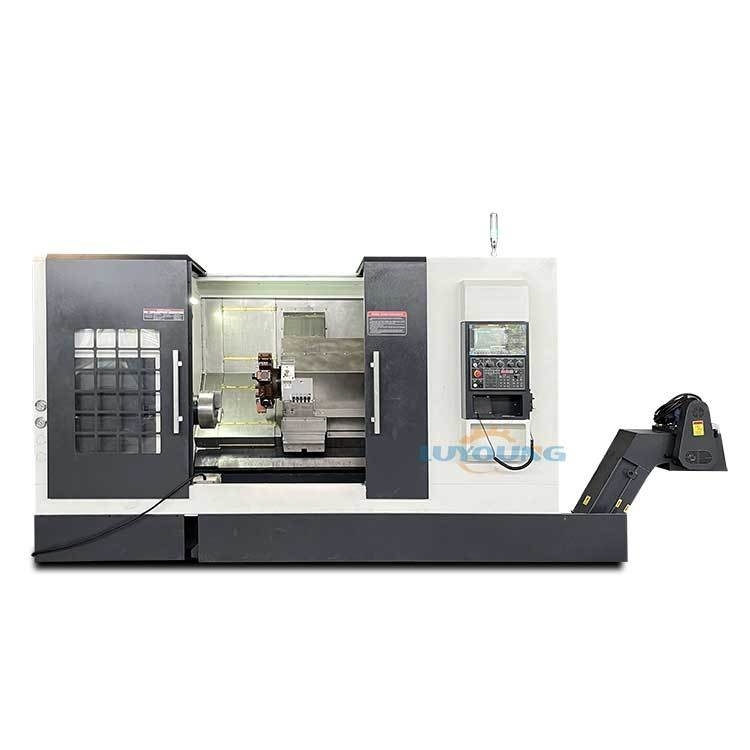

TCK630 là máy tiện và phay giường nghiêng bán kín với điều khiển servo trục X, Y, Z và C. Cấu trúc nhỏ gọn của nó cho phép gia công hiệu quả các bộ phận nhỏ, bao gồm tiện các vòng tròn bên ngoài, bề mặt cuối, ren và các hoạt động phay và khoan bề mặt khác nhau theo hướng hướng tâm và hướng trục.
| Thông số kỹ thuật | Đơn vị | Giá trị |
|---|---|---|
| Đường kính quay tối đa trên giường | mm | 630 |
| Chiều dài bàn trượt ngang | mm | 1000 |
| Cấu trúc giường máy tiện | Máy tiện nghiêng tích hợp 45° | |
| Lỗ trục chính | mm | 87 |
| Động cơ trục chính (Trục C) | kW | 11 |
| Hành trình trục X | mm | 340 |
| Hành trình trục Z | mm | 1000 |
| Kích thước máy (D×R×C) | mm | 3650×1870×2100 |
Máy của chúng tôi được bảo vệ bằng:
Cung cấp kiểu máy, số lượng và yêu cầu của bạn để có giá tốt nhất.
Gửi bản vẽ phôi của bạn và các kỹ thuật viên của chúng tôi sẽ giới thiệu kiểu máy lý tưởng.
1 bộ.
12 tháng, bao gồm thay thế miễn phí các phụ kiện bị hư hỏng.
