Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Luyoung
Chứng nhận: CE
Số mô hình: CK6163
Tài liệu: Sổ tay sản phẩm PDF
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1
Giá bán: USD40800-USD50000
chi tiết đóng gói: Ván ép không khử trùng
Thời gian giao hàng: 45 ngày làm việc
Điều khoản thanh toán: L/C, T/T
Khả năng cung cấp: 100 bộ
Công suất gia công: |
Nhiệm vụ nặng nề |
Đường kính thanh xuyên qua: |
Ø105 |
Phong cách: |
Loại giường phẳng |
Hành trình trục X: |
6 m/phút |
Chiều kính xoay tối đa: |
200mm |
Loại máy: |
nằm ngang |
Khoảng cách trung tâm: |
1500 |
loại tháp pháo: |
Tháp pháo điều khiển 12 trạm |
Công suất gia công: |
Nhiệm vụ nặng nề |
Đường kính thanh xuyên qua: |
Ø105 |
Phong cách: |
Loại giường phẳng |
Hành trình trục X: |
6 m/phút |
Chiều kính xoay tối đa: |
200mm |
Loại máy: |
nằm ngang |
Khoảng cách trung tâm: |
1500 |
loại tháp pháo: |
Tháp pháo điều khiển 12 trạm |

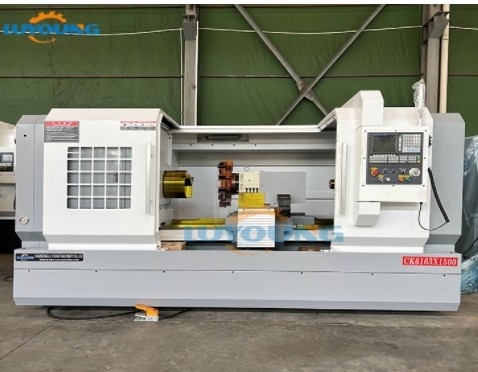

Tháp pháo máy cột phẳng CK6163x1500mm khoảng cách giữa hai trung tâm
CK6163x1500 Máy quay CNC giường phẳng
| Máy quay CNC cỡ lớn | ||||
| Điểm | CK6163 | ck6180 | ck61100 | ck61125 |
| Max. swing trên giường (mm) | φ630 | Φ800 | Φ1100 | Φ1250 |
| Max. swing dia. trên đường trượt chéo ((mm) | φ350 | Φ500 | Φ820 | Φ970 |
| Chiều dài xử lý tối đa ((mm) | 1000/1500/2000/2500 | 1000/1500/2000/2500 | 1500/2000/3000 | 1500/2000/3000 |
| Biểu mẫu |
Ba bánh răng Không có lớp để thay đổi tần số |
Bốn bánh răng Không cấp độ để tần số thay đổi |
Ba bánh răng Không có cấp độ để thay đổi tần số |
|
| Số tốc độ quay của trục | Không cấp | Không cấp | ||
| Phạm vi tốc độ trục ((r/min) | 25-850 vòng/phút | 25-850 vòng/phút | 6-500 vòng/phút | |
| Cấu trúc đầu trục trục | C11 | C11 | C11 | |
| Chiều kính của lỗ trục trục (mm) | φ105 | φ105 | φ130 | |
| Chiếc nón của đầu trục trục | (Metric) 120 1:20 | (Metric) 120 1:20 | ||
| Công suất động cơ chính (KW) | 11KW | 11KW | 15KW | |
| Max.travel của cột công cụ (mm) | X:530 Z:1200/1700/2300/3300 | X:530 Z:1700/2300/3300 | ||
| Tốc độ cấp nhanh (mm/min) | X:4000 Z:5000 | X:4000 Z:5000 | X:4000 Z:5000 | |
| Độ chính xác thiết lập lại ((mm) | X:0.012 Z:0.016 | X:0.012 Z:0.016 | X:0.012 Z:0.016 | |
| Độ chính xác xử lý ((mm) | IT6-IT7 | IT6-IT7 | IT6-IT7 | |
| Độ thô bề mặt | Ra1.6 | Ra1.6 | Ra1.6 | |
| Chiều kính tay áo của cột đuôi (mm) | 100 | φ100 | ||
| Chuyến đi tay áo của đuôi (mm) | 250 | 250 | ||
| Khúc nón của tay áo của cái đuôi | MT6 | MT6 | ||
| Cột công cụ | Bàn công cụ điện thẳng đứng bốn trạm | |||
| Phần thanh công cụ | 30×30mm | |||
| Chiều dài * chiều rộng * chiều cao | 3200/3700/4200/5200 × 1820 × 1710 |
3200/3700/4200/ 5200×1820×1780 |
3700/4700/5200 ×1820 ×1810 |
3700/4700/5700 ×1920 ×1990 |
| Trọng lượng ròng (kg) | 3900/4300/4800/5200 | 4100/4500/5000/5400 | 6000/7500/8500 | 6500/8000/9000 |
Cấu hình:
1Hệ thống điều khiển Siemens 828D
2.12 trạm BMT55 tháp pháo
3.3000mm khoảng cách giữa hai trung tâm
