Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Luyoung
Chứng nhận: CE
Số mô hình: ck6180
Tài liệu: Sổ tay sản phẩm PDF
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1
Giá bán: USD20000- USD43900
chi tiết đóng gói: Ván ép không khử trùng
Thời gian giao hàng: 45 ngày làm việc
Điều khoản thanh toán: L/C, T/T
Khả năng cung cấp: 100 bộ
Độ xoay tối đa trên giường (mm): |
800mm |
Đường kính xoay tối đa trên thanh trượt ngang (mm): |
500mm |
Cấu trúc đầu cuối trục chính: |
C11 |
Chiều dài xử lý tối đa (mm): |
1000/1500/2000/2500 |
Số tốc độ trục chính: |
Không có lớp |
Đường kính lỗ trục chính (mm): |
φ105 |
Độ côn của đầu trục chính: |
(Hệ mét)120 1:20 |
Giá đỡ dụng cụ: |
Giá đỡ dụng cụ điện 4/6/8 |
Tốc độ trục chính: |
25-850 vòng/phút |
Độ xoay tối đa trên giường (mm): |
800mm |
Đường kính xoay tối đa trên thanh trượt ngang (mm): |
500mm |
Cấu trúc đầu cuối trục chính: |
C11 |
Chiều dài xử lý tối đa (mm): |
1000/1500/2000/2500 |
Số tốc độ trục chính: |
Không có lớp |
Đường kính lỗ trục chính (mm): |
φ105 |
Độ côn của đầu trục chính: |
(Hệ mét)120 1:20 |
Giá đỡ dụng cụ: |
Giá đỡ dụng cụ điện 4/6/8 |
Tốc độ trục chính: |
25-850 vòng/phút |

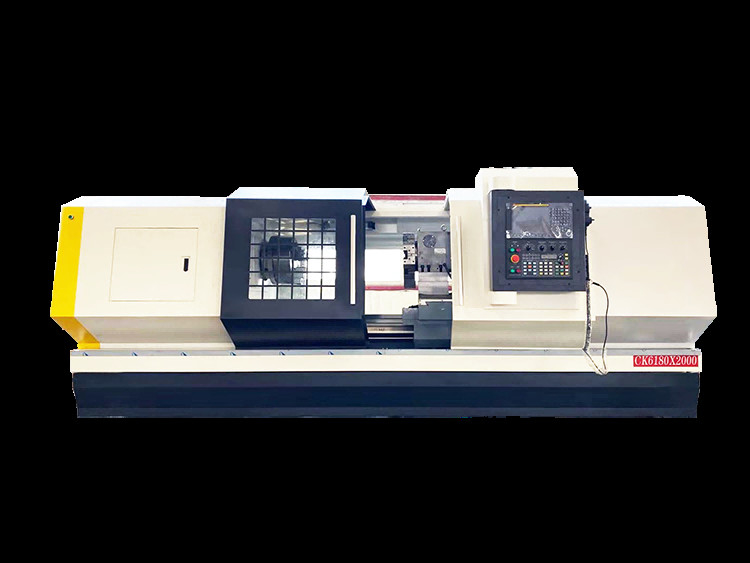

CK6180 2000mm khoảng cách giữa hai trung tâm máy quay CNC giường phẳng
Thông số kỹ thuật:
| Máy quay CNC cỡ lớn | ||||
| Điểm | CK6163 | ck6180 | ck61100 | ck61125 |
| Max. swing trên giường (mm) | φ630 | Φ800 | Φ1100 | Φ1250 |
| Max. swing dia. trên đường trượt chéo ((mm) | φ350 | Φ500 | Φ820 | Φ970 |
| Chiều dài xử lý tối đa ((mm) | 1000/1500/2000/2500 | 1000/1500/2000/2500 | 1500/2000/3000 | 1500/2000/3000 |
| Biểu mẫu |
Ba bánh răng Không có lớp để thay đổi tần số |
Bốn bánh răng Không cấp độ để tần số thay đổi |
Ba bánh răng Không có cấp độ để thay đổi tần số |
|
| Số tốc độ quay của trục | Không cấp | Không cấp | ||
| Phạm vi tốc độ trục ((r/min) | 25-850 vòng/phút | 25-850 vòng/phút | 6-500 vòng/phút | |
| Cấu trúc đầu trục trục | C11 | C11 | C11 | |
| Chiều kính của lỗ trục trục (mm) | φ105 | φ105 | φ130 | |
| Chiếc nón của đầu trục trục | (Metric) 120 1:20 | (Metric) 120 1:20 | ||
| Công suất động cơ chính (KW) | 11KW | 11KW | 15KW | |
| Max.travel của cột công cụ (mm) | X:530 Z:1200/1700/2300/3300 | X:530 Z:1700/2300/3300 | ||
| Tốc độ cấp nhanh (mm/min) | X:4000 Z:5000 | X:4000 Z:5000 | X:4000 Z:5000 | |
| Độ chính xác thiết lập lại ((mm) | X:0.012 Z:0.016 | X:0.012 Z:0.016 | X:0.012 Z:0.016 | |
| Độ chính xác xử lý ((mm) | IT6-IT7 | IT6-IT7 | IT6-IT7 | |
| Độ thô bề mặt | Ra1.6 | Ra1.6 | Ra1.6 | |
| Chiều kính tay áo của sợi đuôi (mm) | 100 | φ100 | ||
| Chuyến đi tay áo của đuôi (mm) | 250 | 250 | ||
| Khúc nón của tay áo của vỏ đuôi | MT6 | MT6 | ||
| Cột công cụ | Bàn công cụ điện thẳng đứng bốn trạm | |||
| Phần thanh công cụ | 30×30mm | |||
| Chiều dài * chiều rộng * chiều cao | 3200/3700/4200/5200 × 1820 × 1710 |
3200/3700/4200/ 5200×1820×1780 |
3700/4700/5200 ×1820 ×1810 |
3700/4700/5700 ×1920 ×1990 |
| Trọng lượng ròng (kg) | 3900/4300/4800/5200 | 4100/4500/5000/5400 | 6000/7500/8500 | 6500/8000/9000 |
Cấu hình tùy chọn:
1Khoảng cách giữa hai trung tâm:1000/1500/2000/2500mm để chọn
2Hệ thống điều khiển CNC: gsk/Siemens/Fanuc/Syntec
3. Bộ cấp thanh tự động
4.4/6/8 tháp pháo điện
5. Chuck thủy lực:200/250mm và tùy chỉnh
