Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Luyoung
Chứng nhận: CE
Số mô hình: TCK50
Tài liệu: Sổ tay sản phẩm PDF
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1
Giá bán: USD24000- USD50000
chi tiết đóng gói: Ván ép không khử trùng
Thời gian giao hàng: 45 ngày làm việc
Điều khoản thanh toán: L/C, T/T
Khả năng cung cấp: 100 bộ

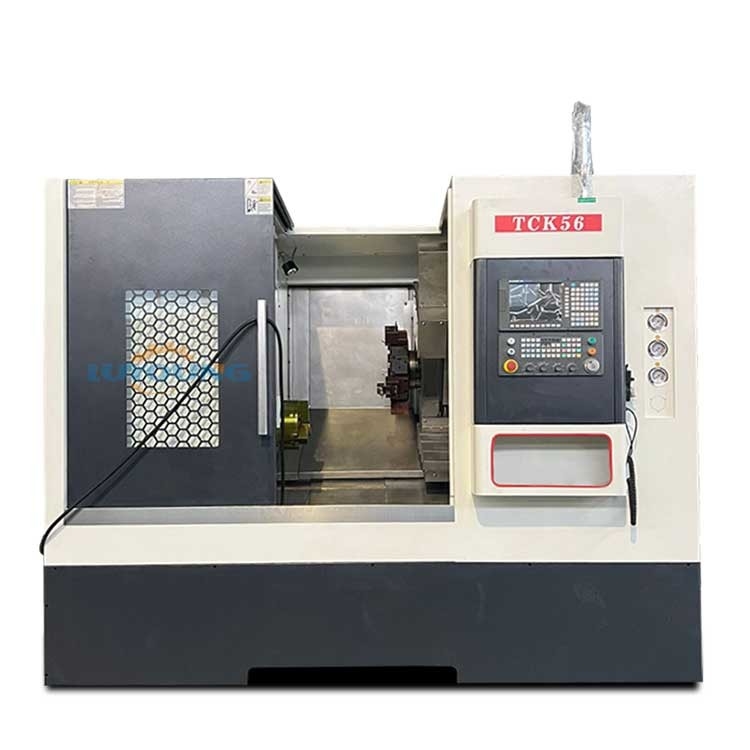

Máy TCK56 750mm slant bed có mâm cặp thủy lực và ụ sau với băng tải phoi để vận hành hiệu quả.
| Model | TCK40 | TCK50 | TCK56*750 (Tháp pháo Servo) | TCK56*750 (có trục Y) |
|---|---|---|---|---|
| Đường kính quay tối đa trên băng máy (mm) | Φ450 | Φ550 | Φ560 | Φ650 |
| Đường kính cắt tối đa (mm) | Φ120 | Φ440 | Φ540 | Φ540 |
| Chiều dài cắt tối đa (mm) | 335 | Φ450 | 580 | 540 |
| Hành trình trục X (mm) | 900 | 250 | 280 | 280 |
| Hành trình trục Z (mm) | 335 | 500 | 750/1000 | 750/1000 |
| Tốc độ di chuyển trục X/Z (mm/phút) | 24000 | 24000 | 24000 | 24000 |
| Bánh xe tay (mm) | 0.001/0.01/0.1 | 0.001/0.01/0.1 | 0.001/0.01/0.1 | 0.001/0.01/0.1 |
| Tốc độ nạp trục X,Z (mm/phút) | 0~5000 | 0~5000 | 0~5000 | 0~5000 |
| Tốc độ nạp thủ công trục X,Z (mm/phút) | 0~1260 | 0~1260 | 0~1260 | 0~1260 |
| Độ chính xác định vị trục X/Z (mm) | 0.005/0.006 | 0.005/0.006 | 0.005/0.006 | 0.005/0.006 |
| Độ chính xác vị trí trục X/Z (mm) | 0.01/0.015 | 0.01/0.015 | 0.01/0.015 | 0.01/0.015 |
| Tốc độ trục chính tối đa (vòng/phút) | 4,500 | 3500 | 3500 | 3500 |
| Mô-men xoắn trục chính tối đa (N.m) | 35 | 48 | 72 | 72 |
| Côn trục chính | A2-5 (tùy chọn A2-6) | A2-6 | A2-6 | A2-6 |
| Lỗ trục chính (mm) | Φ52 | Φ66 | Φ66 | Φ66 |
| Lỗ thông suốt thanh (mm) | Φ40 | Φ50 | Φ52 | Φ52 |
| Mâm cặp thủy lực | 6" (Tùy chọn 8") | 10" (Tùy chọn 2") | 8" (Tùy chọn 10") | 8" (Tùy chọn 10") |
| Loại tháp pháo | Giá đỡ dụng cụ kiểu Gang | Tháp pháo thủy lực | Tháp pháo thủy lực | Tháp pháo sống |
| Số lượng giá đỡ dụng cụ | / | 12 | 12 | 12 |
| Thời gian thay dao (s) | / | 0.25 | 0.25 | 0.25 |
| Kích thước lắp dụng cụ (mm) | 20×20 | 25×25 | 25×25 | 25×25 |
| Đường kính lắp giá đỡ dụng cụ khoan (mm) | Φ25 | Φ32 | Φ32 | Φ32 |
| Hành trình ụ sau (mm) | / | 480 | 480 | 480 |
| Côn tâm | / | MT-5# | MT-5# | MT-5# |
| Công suất động cơ chính (kW) | 5.5 | 7.5 | 11 | 11 |
| Mô-men xoắn động cơ chính (N.m) | 35 | 48 | 72 | 72 |
| Công suất động cơ nạp trục X/Z (kw) | 1.5 | 2.3 | 2.3 | 2.3 |
| Mô-men xoắn động cơ nạp trục X/Z (N.m) | 6 | 15 | 15 | 15 |
| Dung tích chất làm mát (L) | 200 | 200 | 200 | 200 |
| Loại động cơ (1HP) (kw) | 0.125 | 0.18 | 0.18 | 0.18 |
| L×W×H (mm) | 2100*1450*1850 | 2697*1795*1860 | 3400/3600×2060×2100 | 3400/3600×2060×2100 |
| Trọng lượng máy (kg) | 1600 | 3600 | 4200/4500 | 4200/4500 |
Máy có thiết kế giường nghiêng 30°, mang lại độ ổn định tốt hơn trong quá trình cắt. Thiết kế này cho phép loại bỏ phoi hiệu quả và dễ dàng tiếp cận để nạp và dỡ phôi.
Được chế tạo từ gang mật độ cao, giường máy có độ cứng và khả năng hấp thụ rung động tuyệt vời. Cấu trúc gân bên trong được tối ưu hóa bằng phần mềm thiết kế tiên tiến, đảm bảo độ ổn định cao trong quá trình cắt nặng.
TCK56 được trang bị các đường dẫn hướng tuyến tính chính xác giúp giảm ma sát và tăng khả năng chịu tải. Điều này dẫn đến độ chính xác nạp được cải thiện và tốc độ di chuyển nhanh hơn, nâng cao hiệu quả gia công tổng thể.
Máy tiện có trục chính hiệu suất cao có khả năng cung cấp tốc độ và mô-men xoắn cao, phù hợp với các tác vụ gia công khác nhau. Thiết kế trục chính giảm thiểu biến dạng nhiệt, duy trì độ chính xác trong quá trình vận hành kéo dài.
Nó bao gồm một tháp pháo 8 trạm cho phép thay dao nhanh chóng và chính xác, giảm thời gian ngừng hoạt động. Tính năng này đặc biệt có lợi cho sản xuất hàng loạt, nâng cao năng suất tổng thể.
Máy có hệ thống điều khiển trực quan được thiết kế để dễ vận hành trong khi vẫn duy trì các chức năng nâng cao cho các yêu cầu gia công chính xác.
