Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Luyoung
Chứng nhận: CE
Số mô hình: VMC855
Tài liệu: Sổ tay sản phẩm PDF
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1
Giá bán: USD30000-40000
chi tiết đóng gói: Ván ép không khử trùng
Thời gian giao hàng: 45 ngày làm việc
Điều khoản thanh toán: L/C, T/T
Khả năng cung cấp: 100 bộ
Kích thước bàn làm việc (chiều dài x chiều rộng) mm: |
1000x500mm |
Khe chữ T (mm): |
5-18/90 |
Tải trọng tối đa trên bàn làm việc (KG): |
600 |
Hành trình trục X (mm): |
600 |
Hành trình trục Y/Z (mm): |
500/500 |
Khoảng cách giữa mũi trục chính và bàn máy (mm): |
12-620 |
Khoảng cách giữa tâm trục chính và cột (mm): |
540mm |
Spindle Taper: |
BT2 |
Công suất động cơ trục chính (kW): |
7,5-11kW |
Kích thước bàn làm việc (chiều dài x chiều rộng) mm: |
1000x500mm |
Khe chữ T (mm): |
5-18/90 |
Tải trọng tối đa trên bàn làm việc (KG): |
600 |
Hành trình trục X (mm): |
600 |
Hành trình trục Y/Z (mm): |
500/500 |
Khoảng cách giữa mũi trục chính và bàn máy (mm): |
12-620 |
Khoảng cách giữa tâm trục chính và cột (mm): |
540mm |
Spindle Taper: |
BT2 |
Công suất động cơ trục chính (kW): |
7,5-11kW |

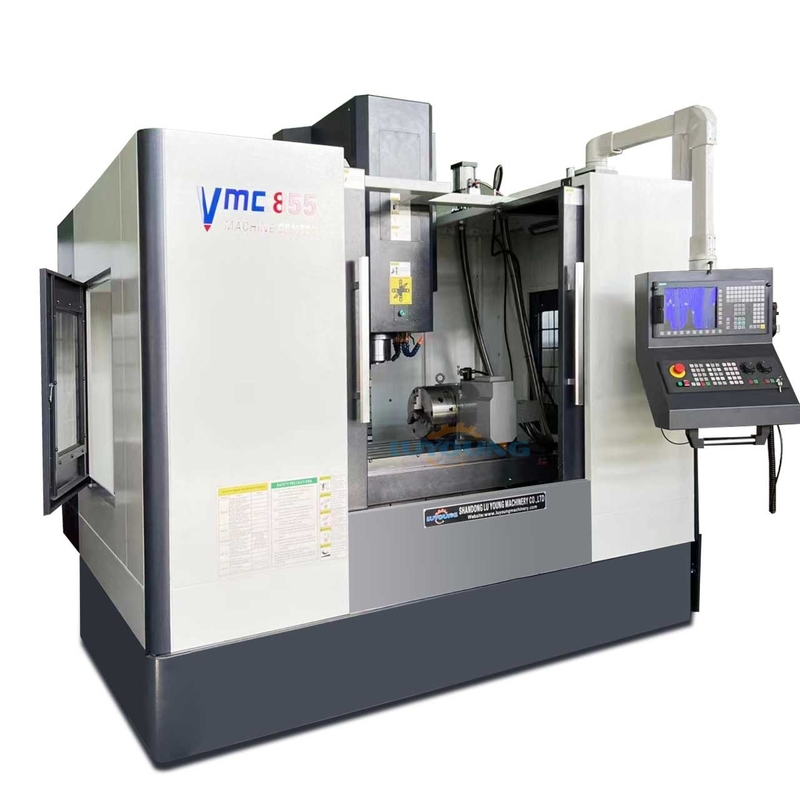

VMC855 máy xay cnc 4 trục trung tâm gia công dọc bt40 8000/10000/12000rpm
Máy xay CNC VMC855 4 trục trung tâm gia công dọc bt40 8000/10000/12000rpm
| Thông số kỹ thuật của trung tâm gia công dọc | ||||
| Điểm | VMC850E | VMC850 | vmc855 | VMC1060 |
| Kích thước bàn làm việc ((chiều dài × chiều rộng) mm | 1000*400 | 1000×500 | 1000*550 | 1300×600 |
| T slot (mm) | 5-18x100 | 5-18x100 | 5-18x90 | 5-18×100 |
| Trọng lượng tải tối đa trên bàn làm việc ((KG) | 500 | 600 | 600 | 1000 |
| Di chuyển theo trục X ((mm) | 800 | 800 | 800 | 1000 |
| Di chuyển về trục Y ((mm) | 500 | 500 | 500 | 600 |
| Di chuyển trục Z ((mm) | 500 | 500 | 500 | 600 |
| Khoảng cách giữa mũi trục và bàn (mm) | 105-550 | 105-605 | 120-620 | 100-700 |
| Khoảng cách giữa trục trung tâm và cột ((mm) |
450 | 550 | 540 | 667 |
| Máy thu tròn | BT2 | BT2 | BT2 | BT2 |
| Max. spindle speed ((rpm) | 8000/10000/12000 | |||
| Sức mạnh động cơ xoắn (Kw) | 5.5KW | 7.5/11kw | 7.5/11kw | 11/15kw |
| Tốc độ cho ăn nhanh: trục X, Y, Z m/min | 16/16/16 (24/24/24 hướng dẫn tàu) | |||
| Tốc độ cắt nhanh m / phút | 10m/min | |||
| Độ chính xác vị trí | ±0,005 mm | |||
| Lặp lại độ chính xác vị trí | ± 0,003 mm | |||
| Loại thay đổi công cụ tự động | 24 loại thay đổi công cụ tự động | |||
| Áp suất không khí | 0.6 Mpa | |||
| Trọng lượng máy | 4200kg | 5500kg | 5800 | 7500kg |
Đặc điểm:
Một trung tâm gia công bốn trục cung cấp một số lợi thế so với các trung tâm gia công ba trục thông thường:
Tăng mức độ tự do: Với trục quay bổ sung (thường được gọi là trục A) ngoài trục X, Y và Z,một trung tâm gia công bốn trục cung cấp nhiều tự do hơn để gia công bề mặt phức tạp và các mảnh làm việc bất thường.
Tăng hiệu quả: Nó cho phép gia công nhiều bề mặt trong một thiết lập duy nhất, giảm nhu cầu định vị lại và lắp đặt lại mảnh làm việc, do đó tăng năng suất.
Duy trì độ chính xác: Bằng cách giảm thiểu sự cần thiết của nhiều bước lắp ráp và sắp xếp, gia công bốn trục đảm bảo độ chính xác và tính nhất quán tốt hơn trong các bộ phận.
Giảm sự can thiệp của con người: Nó hoạt động với tự động hóa cao hơn, cho phép gia công liên tục, không giám sát, làm giảm sự phụ thuộc vào kỹ năng của người vận hành và giảm khả năng lỗi của con người.
Áp dụng rộng:Nó phù hợp với các ngành công nghiệp khác nhau, bao gồm hàng không vũ trụ, ô tô, chế tạo khuôn và thiết bị y tế, đặc biệt là để sản xuất các bộ phận có hình học phức tạp.
Lợi ích về kinh tế: Trong khi đầu tư ban đầu cao hơn, năng suất tăng và tỷ lệ phế liệu giảm theo thời gian làm cho nó hiệu quả về chi phí trong thời gian dài.
Một trung tâm gia công bốn trục, với thiết kế và khả năng độc đáo của nó, đơn giản hóa việc sản xuất các bộ phận phức tạp và tăng hiệu quả trong một loạt các bối cảnh sản xuất.
Cấu hình tùy chọn:
1Hệ thống điều khiển CNC: GSK, Fanuc, Siemens, Syntec
2Trục: 3/4/5 trục
3. Vòng xoắn: BT40, BT50
4. Tốc độ xoay: 8000/10000/12000rpm
5. Chuỗi loại conveyor chip
6. chất làm mát thông qua trục
7. 24ATC hoặc 32ATC
