Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: luyoung
Chứng nhận: ISO, CE
Số mô hình: HMC500
Tài liệu: Sổ tay sản phẩm PDF
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1
chi tiết đóng gói: Hộp gỗ dán
Thời gian giao hàng: 30 ngày
Điều khoản thanh toán: 30% T/T dưới dạng tiền gửi, số dư sẽ được thanh toán trước khi giao hàng.
Khả năng cung cấp: 100 bộ mỗi tháng
Màu máy: |
Theo yêu cầu của bạn |
Điều kiện: |
Mới |
Mặt hàng: |
BT40-BT50 |
Yêu cầu năng lượng: |
380V, 3 pha |
Màu sắc: |
Tùy chỉnh theo yêu cầu của khách hàng |
Kích thước bảng: |
500 * 500MM |
Cảng: |
Cảng Thanh Đảo, Ninh Ba hoặc Thượng Hải |
Báo cáo thử máy: |
Được cung cấp |
Hành trình trục X: |
800mm |
Hành trình trục Y: |
520mm |
Hành trình trục Z: |
700mm |
Sức mạnh động cơ: |
15KW |
Spindle Taper: |
NT1 công nghệ |
Tốc độ trục chính: |
8000 vòng / phút |
độ chính xác định vị: |
±0,008 |
Lặp lại độ chính xác vị trí: |
± 0.005 |
Màu máy: |
Theo yêu cầu của bạn |
Điều kiện: |
Mới |
Mặt hàng: |
BT40-BT50 |
Yêu cầu năng lượng: |
380V, 3 pha |
Màu sắc: |
Tùy chỉnh theo yêu cầu của khách hàng |
Kích thước bảng: |
500 * 500MM |
Cảng: |
Cảng Thanh Đảo, Ninh Ba hoặc Thượng Hải |
Báo cáo thử máy: |
Được cung cấp |
Hành trình trục X: |
800mm |
Hành trình trục Y: |
520mm |
Hành trình trục Z: |
700mm |
Sức mạnh động cơ: |
15KW |
Spindle Taper: |
NT1 công nghệ |
Tốc độ trục chính: |
8000 vòng / phút |
độ chính xác định vị: |
±0,008 |
Lặp lại độ chính xác vị trí: |
± 0.005 |

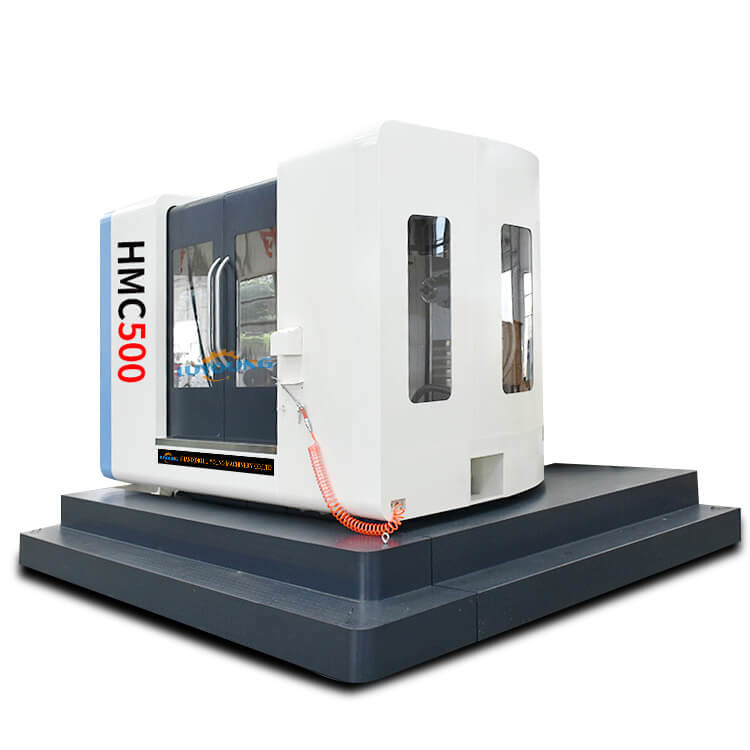

Hmc500 công việc nặng tự động giá rẻ máy xay CNC cho kim loại với trục Đài Loan
HMC500 3 trục 4 trục 5 trục kim loại máy xay CNC ngang bán với 24 cánh tay.Công cụ máy này có thể được sử dụng cho gia công chính xác của hàng không vũ trụ, ô tô, động cơ đốt trong, thiết bị gia dụng và máy móc chung.Nó có hiệu suất tốt trong việc hoàn thành hệ thống lỗ hộp và xử lý mặt phẳng trong quá trình kẹp, và đặc biệt phù hợp với việc xoay và chế biến lỗ hộp.
Thông số kỹ thuật
| Name | Sthông số kỹ thuật | đơn vị | ||
| HMC500 | ||||
| bàn làm việc | Kích thước bàn làm việc | 500*500 | mm | |
| Trọng lượng tải trọng tối đa trên bàn làm việc | 600 | kg | ||
| Kích thước khe T | mm/phần | |||
|
quá trình phạm vi |
Đường đường tối đa về trục X | 800 | mm | |
| Trục Y Đi bộ tối đa | 520 | mm | ||
| Trực Z hành trình tối đa | 700 | mm | ||
| Khoảng cách từ mặt đầu trục trục đến trung tâm bàn làm việc | 150-850 | mm | ||
| mm | ||||
| Khoảng cách từ trung tâm trục đến bàn làm việc | 130-650 | mm | ||
| Vòng xoắn | Vòng tròn thuần (7:24) | NT1 công nghệ | ||
| Phạm vi tốc độ trục | 8000 | r/min | ||
| Sức mạnh động cơ | 15 | kW | ||
| thức ăn | Tốc độ cho ăn nhanh | Trục X | 18 | m/min |
| Trục Y | 18 | |||
| Trục Z | 15 | |||
| Tốc độ cấp | 1-10000 | mm/min | ||
| Thay đổi công cụ tự động | Thiết kế thay đổi công cụ | loại cánh tay thay đổi công cụ tự động | ||
| Nội dung ATC | 24 | miếng | ||
| Thời gian thay đổi công cụ | 2.5 | s | ||
| độ chính xác vị trí | Tiêu chuẩn kiểm tra độ chính xác | JISB6336-4:2000/ GB/T18400.4-2010 | ||
| Trục X/Y/Z | ± 0.008 | mm | ||
| Trục X/Y/Z Lặp lại độ chính xác vị trí | ± 0.005 | mm | ||
| Kích thước (chiều dài × chiều rộng × chiều cao) | 4800*3600*2800 | mm | ||
| Trọng lượng máy | 8000 | kg | ||
| Phân phối | thông số kỹ thuật | nhà sản xuất | địa điểm của nguồn gốc |
| Hệ thống điều khiển CNC | Syntec | Syntec | Đài Loan |
| Động cơ và động cơ servo | Khớp hệ thống | Syntec | Đài Loan |
| Gói ba trục | Độ kính bên trong 40, đường kính bên ngoài 72 | SKF/NACHI | Thụy Sĩ/Nhật Bản |
| Vít bóng ba trục (thể loại C3) | X/Y:FD4012; Z:FD5010 | NMC/TEC | Đài Loan |
| Hướng dẫn ba trục | X/Y:HGH45HA ; Z:HGH55HA; | HIWIN/ROLLON | Đài Loan |
| thay đổi công cụ | 24 loại thay đổi công cụ tự động | OKADA/RELIB/DEX | Đài Loan |
| Vòng trục loại dây đai | BT240-150-8000r/phút | Volis/Đại học Đài Loan Quốc gia/Okada | Đài Loan |
| Xăng đẩy | Volis | Đài Loan | |
| Vỏ bảo vệ bên ngoài | Trung Quốc | ||
| 3 AXIS bảo vệ kính thiên văn | Loại tấm thép | Trung Quốc | |
| thiết bị khí nén | AIRTAC | Đài Loan | |
| Chuyển áp | SMC | Nhật Bản | |
| bơm làm mát | CBK4-30/3 | Rocoi | Đài Loan |
| Máy trao đổi nhiệt công cụ | HPW-10AF | Trung Quốc | |
| Các thành phần điện chính | Schneider/Delixi | Pháp/Trung Quốc | |
| đầu cuối kết nối | WAGO | Đức | |
| Bàn quay | 1 độ và 1 điểm | Trung Quốc |
Cơ thể giường: Cơ thể giường sử dụng các đúc tích cực hình chữ T với độ cứng tốt và giữ chính xác.Bàn trao đổi và máy điều khiển tạp chí công cụ được cố định trên cơ thể giường để đảm bảo độ cứng tổng thể của máy công cụThiết kế của cơ thể giường được phân tích bởi các yếu tố hữu hạn, và cấu trúc của nó là hợp lý và các xương sườn được sắp xếp phù hợp,để nó có độ cứng tĩnh và động đủ cao và giữ độ chính xác.
Đặc điểm sản phẩm:
Loại sản phẩm:
Hỗ trợ kỹ thuật và dịch vụ sản phẩm máy xay CNC của chúng tôi bao gồm:
Bao bì sản phẩm
Máy xay CNC sẽ được đóng gói an toàn trong một thùng gỗ để đảm bảo vận chuyển an toàn.Tất cả các bộ phận và phụ kiện sẽ được đóng gói an toàn và gắn nhãn phù hợp để tránh bất kỳ thiệt hại hoặc nhầm lẫn nào trong quá trình vận chuyển.
Vận chuyển:
Máy xay CNC sẽ được vận chuyển thông qua một hãng vận tải chuyên xử lý máy móc nặng..Thời gian giao hàng ước tính sẽ phụ thuộc vào điểm đến và bất kỳ yêu cầu vận chuyển cụ thể nào.khách hàng sẽ được cung cấp một số theo dõi để theo dõi tiến độ giao hàng.
Q: Tên thương hiệu của máy xay này là gì?
A: Tên thương hiệu của máy xay này làluyoung.
Q: Số mô hình của máy xay này là gì?
A: Số mô hình của máy xay này làHMC500.
Q: Máy xay này được sản xuất ở đâu?
A: Máy xay này được sản xuất tạiTrung Quốc.
Q: Máy xay này có chứng chỉ nào?
A: Máy xay này cóISOvàCEchứng nhận.
Q: Những điều khoản thanh toán cho máy xay này là gì?
A: Các điều khoản thanh toán cho máy xay này là30% T / T như tiền gửi, số dư sẽ được thanh toán trước khi vận chuyển.
Q: Số lượng đặt hàng tối thiểu cho máy xay này là bao nhiêu?
A: Số lượng đặt hàng tối thiểu cho máy xay này là1.
Q: Phải mất bao lâu để giao máy xay này?
A: Phải30 ngàyđể giao máy xay này.
